Interfaccia Veicolo di Diagnosi TEXA Navigator NANO S2 (Auto)

Texa

Interfaccia Veicolo di Diagnosi TEXA Navigator NANO S2 (Auto)

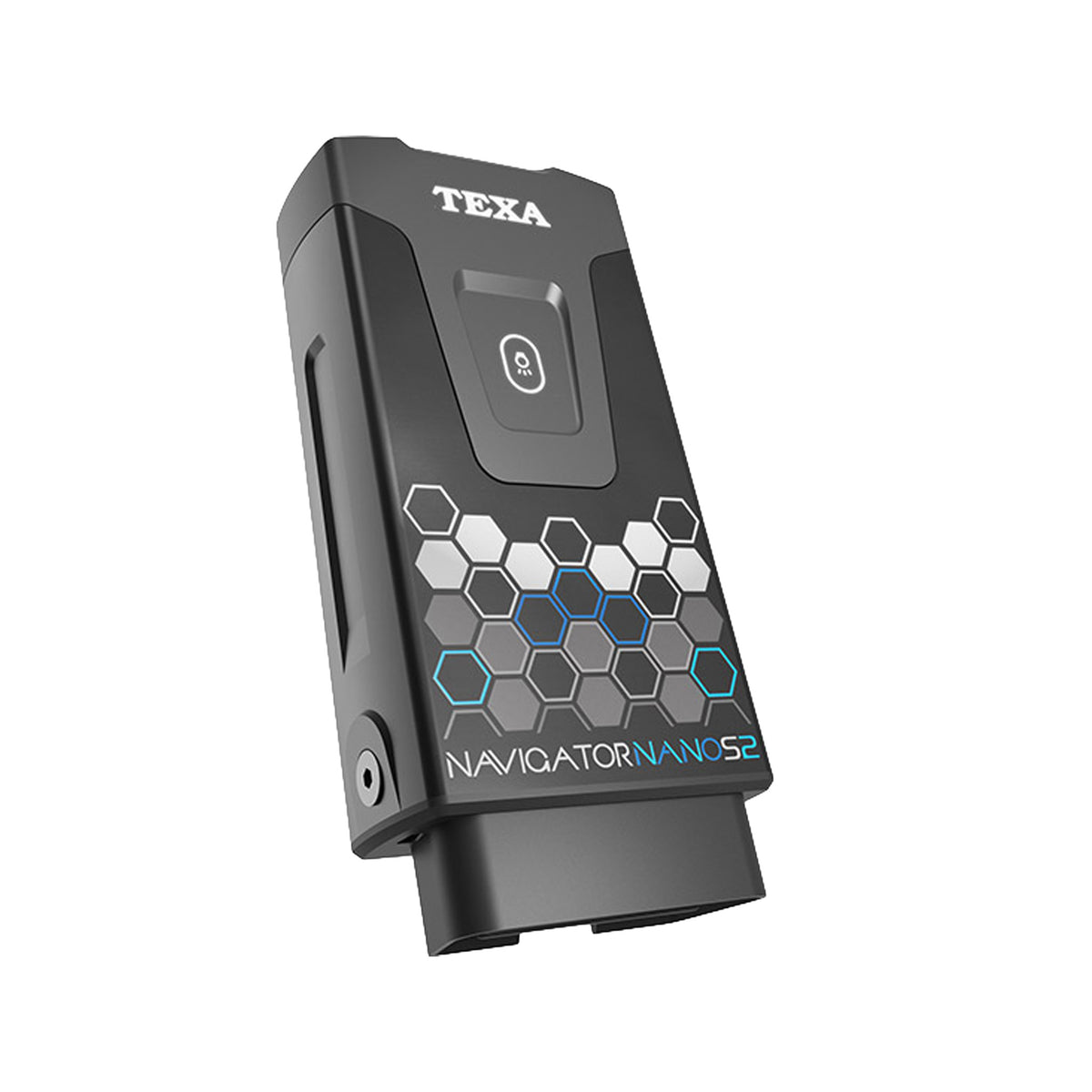

NAVIGATOR NANO S 2 è la soluzione di base tra le interfacce veicolo TEXA: piccola, robusta, leggera ed ergonomica, sviluppata per la diagnosi in ambito CAR. Integra un processore Cortex M7, 8 GB di memoria eMMC e un modulo Bluetooth 5.0, ed è compatibile con i protocolli CAN FD, con gestione simultanea di 3 canali, e DoIP. CAN FD e DoIP Supporta il CAN FD (ISO 11898-2:2016) su 3 canali in simultanea e l'Ethernet DoIP (ISO 13400-3), oltre a K/L, ISO 9141-2, ISO 14230, CA... Continua a leggere

NAVIGATOR NANO S 2 è la soluzione di base tra le interfacce veicolo TEXA: piccola, robusta, leggera ed ergonomica, sviluppata per la diagnosi in ambito CAR. Integra un processore Cortex M7, 8 GB di memoria eMMC e un modulo Bluetooth 5.0, ed è compatibile con i protocolli CAN FD, con gestione simultanea di 3 canali, e DoIP.

CAN FD e DoIP

Supporta il CAN FD (ISO 11898-2:2016) su 3 canali in simultanea e l'Ethernet DoIP (ISO 13400-3), oltre a K/L, ISO 9141-2, ISO 14230, CAN ISO 11898-3, SAE J2411 e SAE J1850 PWM/VPW.

Bluetooth 5.0 o USB-C

Collegamento wireless Bluetooth 5.0 classe 1 con il visualizzatore oppure via cavo USB-C (Virtual COM USB Full Speed) con il cavo fornito in dotazione, che ricarica anche la batteria interna.

Compatta e leggera

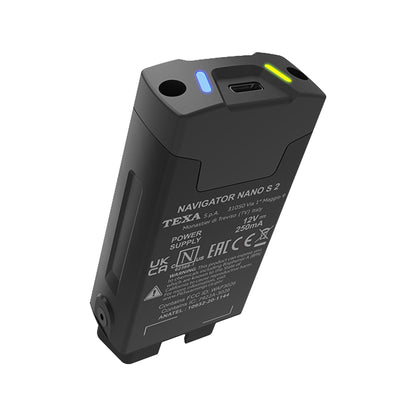

Si collega direttamente alla presa OBD, pesa 72 g e misura 99,49 x 49 x 23 mm; 4 LED RGB e un buzzer segnalano lo stato di funzionamento.

Specifiche Tecniche

Processore: Cortex M7 STM32H735AGI6 fino a 550 MHz, 1 MB Flash, 564 KB RAM
SRAM: 16 Mbit
Memoria eMMC: 8 GB
Memoria Flash esterna: 16 Mbit NOR
Batteria interna: polimeri di litio, singola cella, 3,7 V 130 mAh
Batteria veicolo: sistemi a 12 Vdc (alimentazione da presa OBD)
Consumo: 250 mA a 12 V cc
Wireless: Bluetooth 5.0 classe 1 (2402-2480 MHz, max 10 dBm)
Collegamento cablato: Virtual COM via USB Full Speed, USB-C 5 V
Commutatore elettronico: 2 vie, 13 posizioni indipendenti
Connettore diagnostico: OBD
Protocolli: blink codes, K/L (protezione 60 mA), ISO 9141-2, ISO 14230, CAN FD 11898-2:2016 (3 canali), CAN ISO 11898-3, CAN SAE J2411 single wire, SAE J1850 PWM e VPW, Ethernet DoIP ISO 13400-3
Interfaccia utente: 4 LED RGB, buzzer
Temperatura di funzionamento: 0 ÷ 40 °C (stoccaggio -20 ÷ 60 °C; carica batteria 0 ÷ 45 °C)
Condizioni d'uso: interno ed esterno, altitudine < 2000 m
Direttive: RED 2014/53/EU, RoHS 2011/65/EU
Dimensioni: 99,49 x 49 x 23 mm
Peso: 72 g

Dotazione di serie (inclusa)

Cavo USB per collegamento al visualizzatore

Installazione e collaudo compresi, a cura dei tecnici Gruppo DEC.
