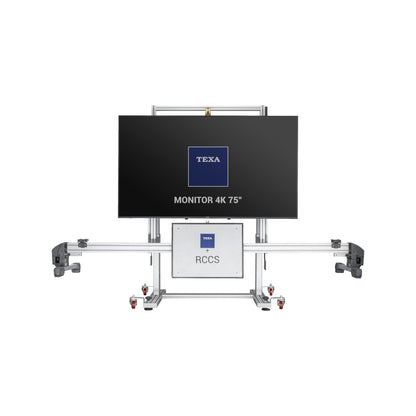

Struttura di Calibrazione ADAS TEXA RCCS 3 EVO con Monitor 75"

RCCS 3 EVO (Radar and Camera Calibration System 3 Evolution) è la soluzione TEXA per la calibrazione di telecamere e radar dei sistemi di assistenza alla guida (ADAS), pensata per carrozzerie, specialisti della sostituzione vetri e officine multimarca. Tramite il mini-PC integrato, un visualizzatore della serie AXONE invia al monitor montato sulla struttura l'immagine ad alta risoluzione del pannello di calibrazione; il software guida l'operatore passo-passo con help spec... Continua a leggere

RCCS 3 EVO (Radar and Camera Calibration System 3 Evolution) è la soluzione TEXA per la calibrazione di telecamere e radar dei sistemi di assistenza alla guida (ADAS), pensata per carrozzerie, specialisti della sostituzione vetri e officine multimarca. Tramite il mini-PC integrato, un visualizzatore della serie AXONE invia al monitor montato sulla struttura l'immagine ad alta risoluzione del pannello di calibrazione; il software guida l'operatore passo-passo con help specifici per marca e modello.

Pannelli digitali sul monitor

Il mini-PC, collegato via Bluetooth al visualizzatore AXONE, invia al monitor della struttura l'immagine ad alta risoluzione del pannello richiesto per la calibrazione.

Help per marca e modello

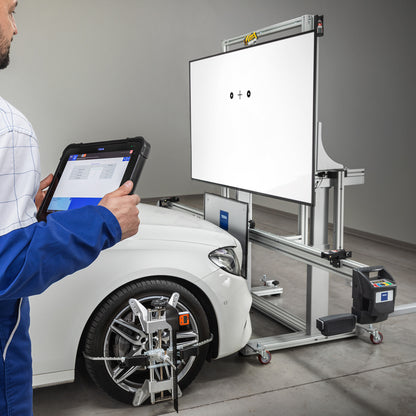

Il software fornisce help redatti per ciascuna marca e modello, con le istruzioni (altezza del pannello, distanza dal veicolo, allineamento) per posizionare correttamente la struttura e guida passo-passo.

Misuratori laser Bluetooth

I misuratori laser metrici forniti in dotazione hanno un modulo Bluetooth e si collegano al software di diagnosi per ottimizzare il posizionamento della struttura rispetto al veicolo.

Banco motorizzato

Regolazione elettrica dell'altezza con corsa massima di 46 cm e carico fino a 60 kg, a 21 mm/s a vuoto e 17 mm/s a pieno carico, con rumorosità inferiore a 50 dB(A).

Report al cliente

Al termine della calibrazione si può stampare un report da consegnare al cliente con l'evidenza delle operazioni eseguite.

Specifiche Tecniche

Alimentatore esterno: 100-240 Vac, 50/60 Hz, 4,0 A max
Banco motorizzato: Actiforce Aluforce Pro 140 M
Corsa massima banco: 46 cm
Carico massimo banco: 60 kg
Peso banco motorizzato: 26 kg
Velocità banco: 21 mm/s a vuoto, 17 mm/s con 60 kg
Alimentazione banco: 100-240 Vac, 50/60 Hz, 1,2 A
Duty cycle banco: 10% (1 min on / 9 min off)
Livello di rumore banco: < 50 dB(A)
Temperatura: funzionamento 5 ÷ 30 °C, stoccaggio 5 ÷ 50 °C
Umidità: funzionamento < 85%, stoccaggio < 50%
Comunicazione: Bluetooth tra mini-PC e visualizzatore; misuratori laser metrici con modulo Bluetooth
Puntatore laser a punto: PICOTRONIC, classe 2, distanza operativa 3,4 m
Laser linea: Quarton, classe 1, 528 nm, angolo di apertura > 90°
Software di diagnosi: IDC5
Uso: solo per uso interno
Direttive: EMC 2014/30/EU, LVD 2014/35/EU, RoHS 2011/65/UE
Dimensioni: 2600 x 1700 x 905 mm
Peso: 160 kg

Dotazione di serie (inclusa)

Inclinometro digitale magnetico
Misuratori laser metrici (Bluetooth)
Laser linea
Alimentatore e cavo di alimentazione del banco motorizzato
Monitor TV LED
Cavo HDMI - micro HDMI
Staffa RPI-VESA
Mini-PC con alimentatore USB-C
Multipresa
Telo copri-monitor

Installazione e collaudo compresi, a cura dei tecnici Gruppo DEC.
